Schrittmotor - Schaltbilder
| Der 4-Leiter-Motor eignet sich ausschließlich für bipolare Ansteuerung. Wegen des minimalen Verkabelungsaufwands ist er besonders für Serienanwendungen geeignet. Es ist jedoch nicht möglich, durch Verändern der Motoranschlüsse das Motorverhalten anzupassen. | |
| Der 6-Leiter-Motor ist für unipolare Ansteuerung vorgesehen. Er läßt sich aber auch bipolar ansteuern. Dabei bleibt die Mittelanzapfung frei und der Wicklungsstrom ist zu reduzieren um den Motor nicht thermisch zu überlasten. Durch das höhere Drehmoment im Bipolarbetrieb wird unter Umständen das Resonanzverhalten kritischer. | |
| Der 8-Leiter-Motor ist der universelle 2-Phasen Motor. Mit Ihm lassen sich alle Ansteuerschaltungen verwenden. Die Wicklungshälften können Parallel oder in Reihe geschaltet werden, bei der Reihenschaltung ist auch unipolare Ansteuerung möglich. | |

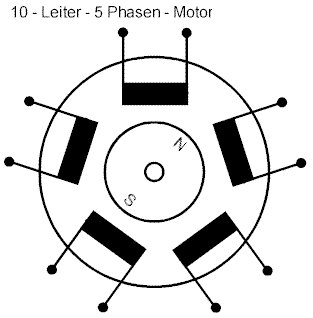

Die 5-Phasen-Motoren werden in der Regel mit 10 Leitern ausgeführt. Es sind nur bipolar arbeitende Ansteuerungen üblich. Der Motor wird entweder im 5-Eck verschaltet, oder die Wicklungen werden einzeln bipolar angesteuert. Bei der 5-Eck.Schaltung reduziert sich der Aufwand im Treiber, die Halbschritte haben jedoch gegenüber der Einzelansteuerung eine größere Toleranz. |
|
|
|
