Schnellerregung für große Magnete
Energieeinsparung im eingeschaltetem Zustand

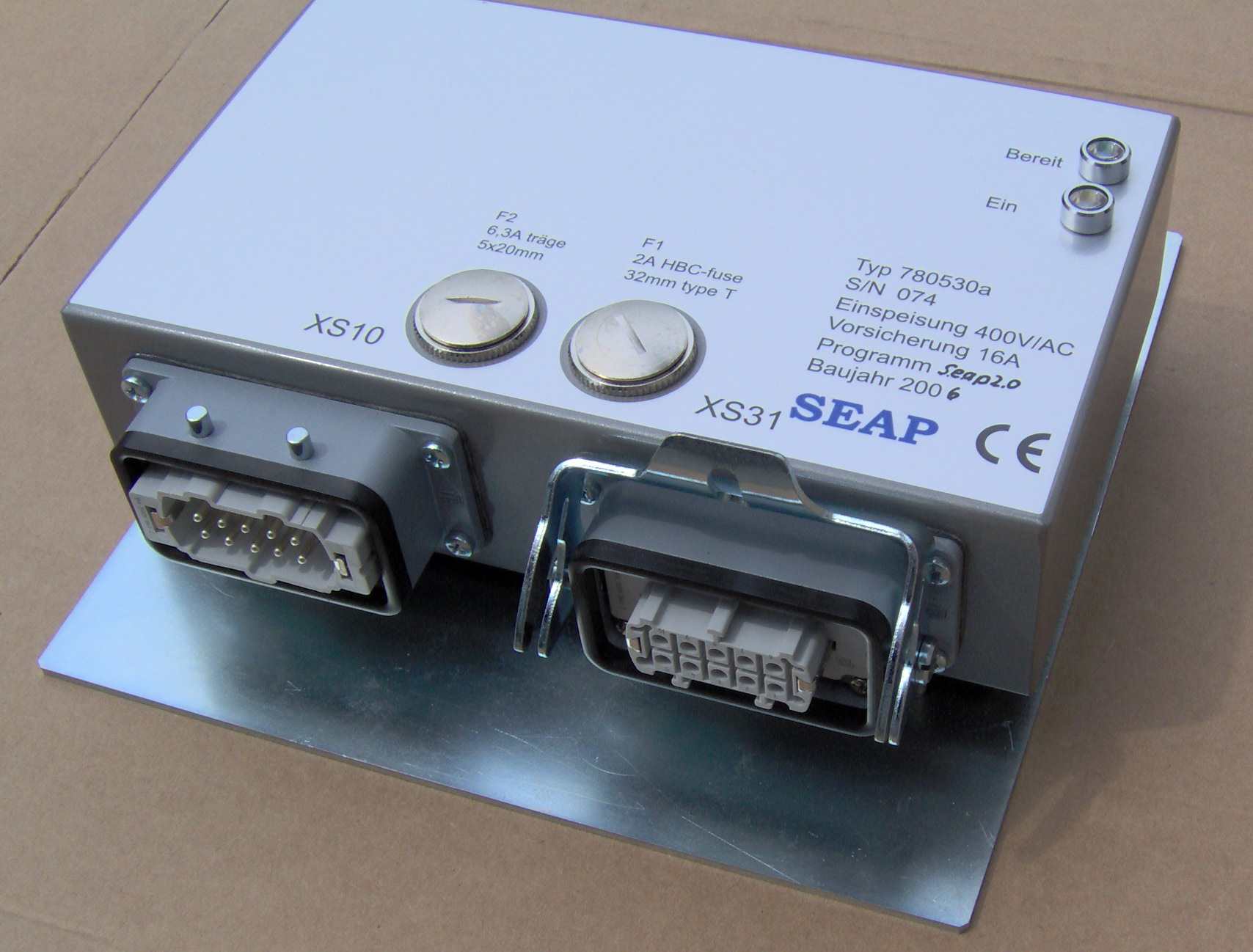

Best.-Nr. 781530a
Die Merkmale Mikrocontrollergesteuerte Leistungselektronik für ein exakt reproduzierbares Schaltverhalten. Für Magnete 24 V bis 6,5A Einspeisung 400 oder 230VE Betriebsspannung 60V= Absenkung der Betriebsspannung im eingeschalteten Zustand zur Energieeinsparung. Ansteuerung mit SPS-Ausgangssignal |
Funktionsprinzip
Im Gerät befindet sich ein Netzteil für 60V Gleichspannung. Sobald das Ansteuersignal auf 24 V schaltet, wird die 60 V Spannung an den Magnet gelegt. Wegen der hohen Spannung baut sich der Strom, und damit die Kraft des Magneten, schnell auf. Nach kurzer Zeit wird dann die Spannung durch eine Pulweitenmodulation auf die Nennspannung des Magneten (24V) zurückgenommen. Nach einer Beruhigungszeit beginnt die Energieeinsparung durch weitere Reduktion der Spannung um ca. 30 %. Da sich die Leistung quadratisch mit der Spannung reduziert, geht sie auf ca. 50% zurück. Beim Abschalten des Magnets wird das Magnetfeld beschleunigt gegen die 60V "entladen". Die Energie aus dem Magnetfeld fließt in den Kondensator des Netzteils zurück und steht zum erneuten Einschalten zur Verfügung.
Die grüne LED "Bereit" signalisiert: Alle Spannungen vorhanden, Prozessor läuft.
Die gelbe LED "Ein" signalisiert: Ansteuersignal vorhanden, Magnet wird erregt.

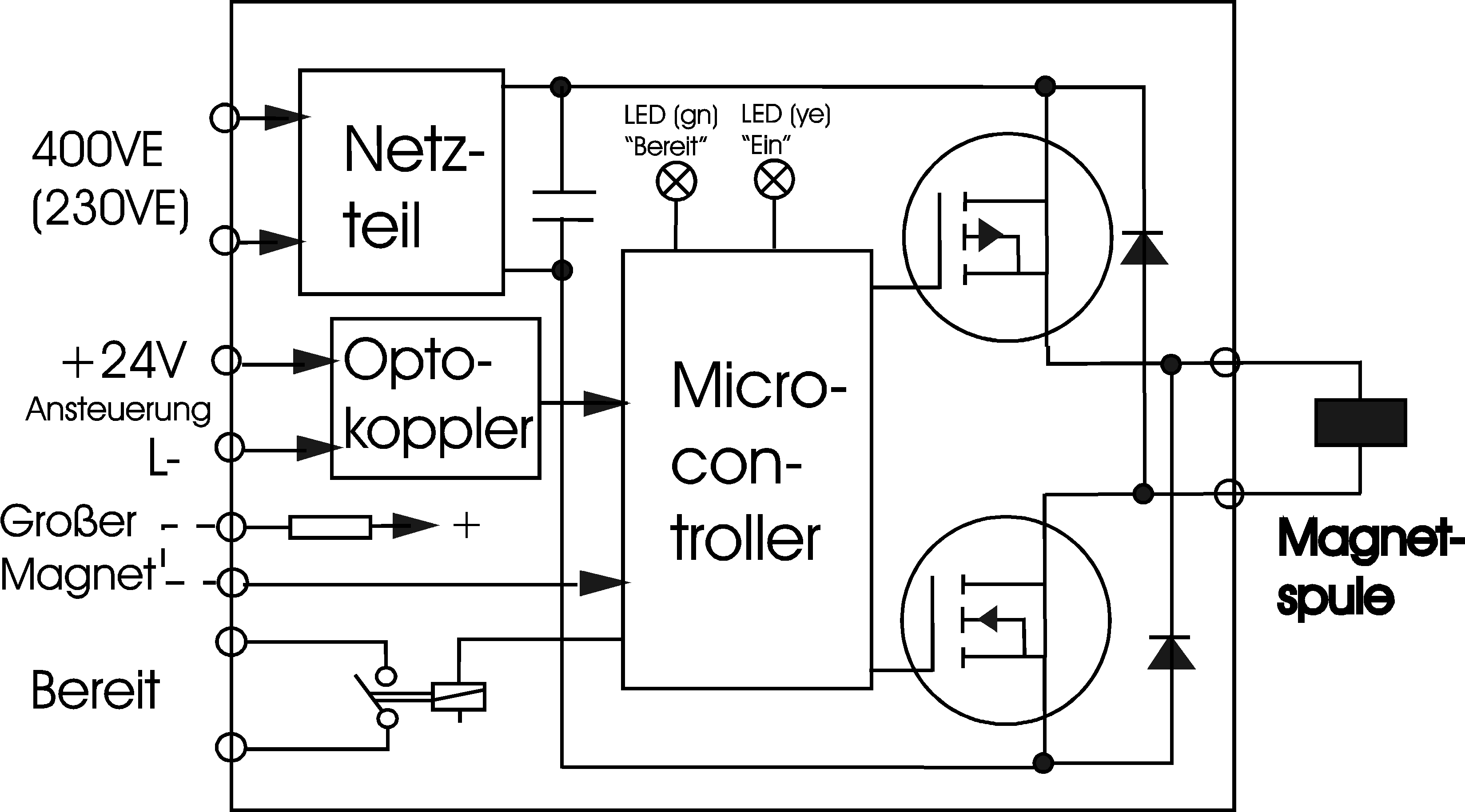

Blockschaltbild

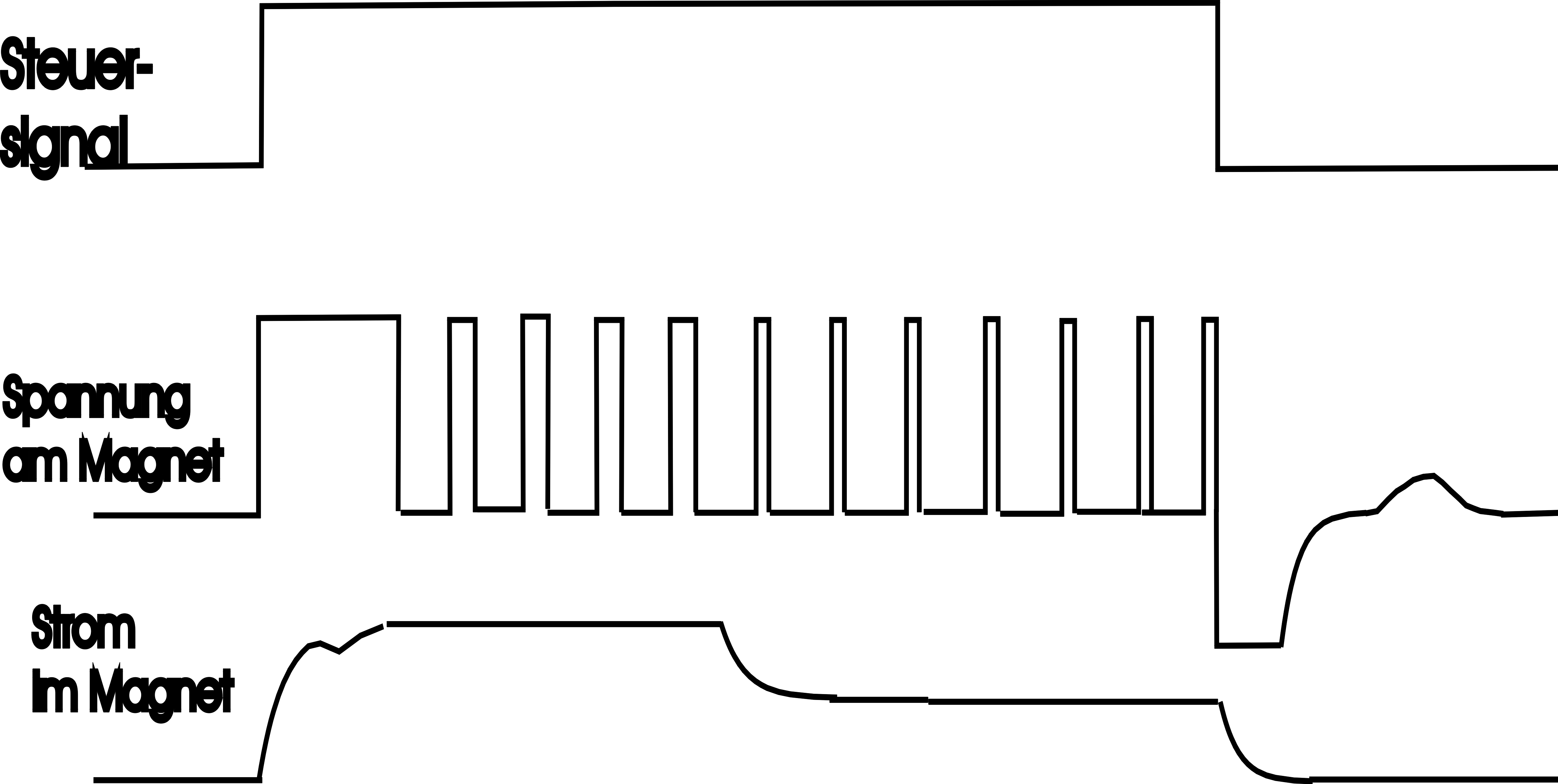

Impulsdiagramm
|

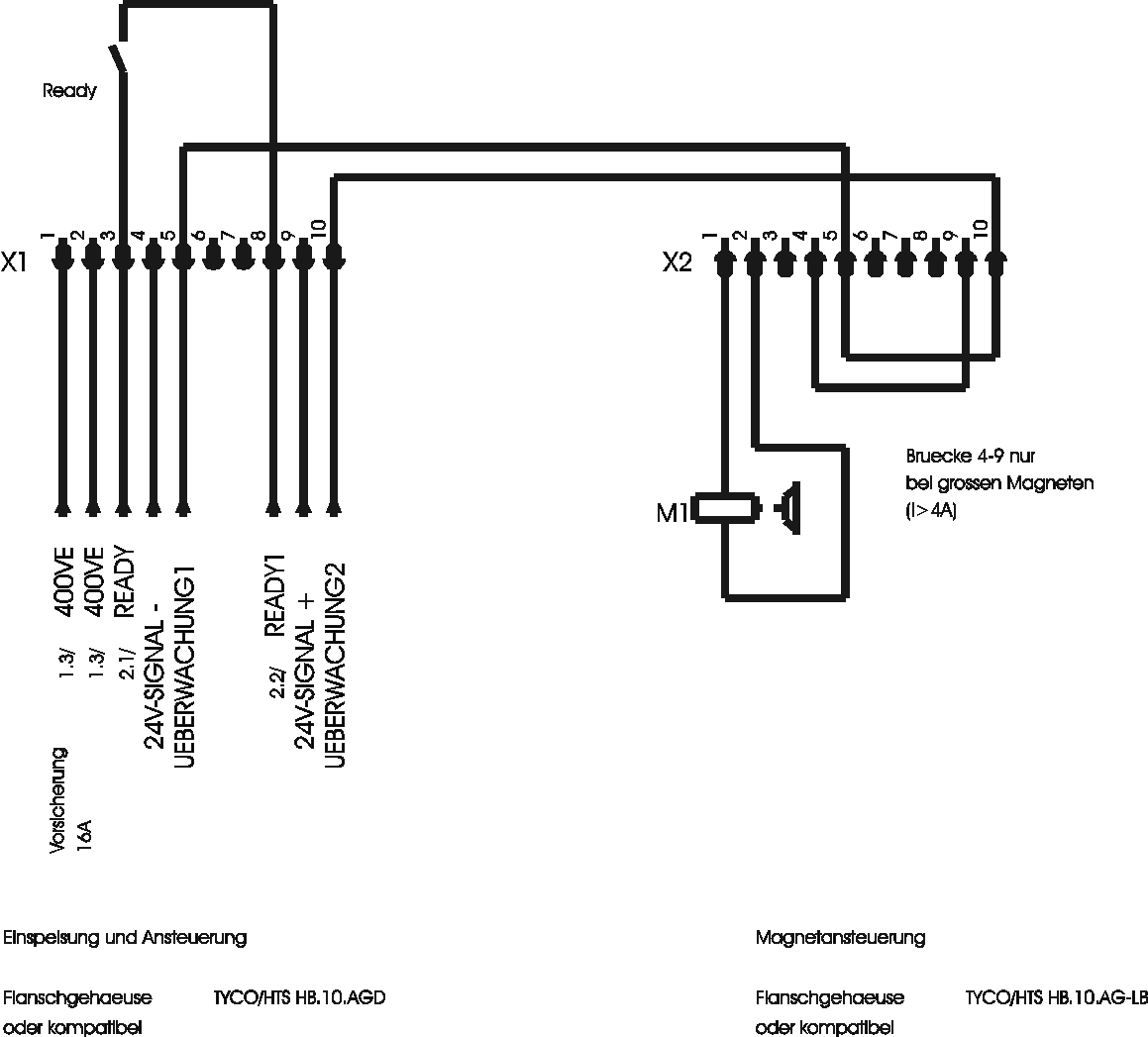

Anschlußplan
|
Abmessungen |
Technische Daten
Einspeisung |
400VE alternativ 230VE |
Eingangsstrom |
0,3A/0,5A |
Vorsicherung |
16 A |
Ausgangsstrom |
6,5 A |
Eingangsspannung (aus) |
< 5V |
Eingangsspannung (ein) |
> 15 V |
Umgebungstemperatur (Betrieb) |
0° C......50°C |
Umgebungstemperatur (Lagerung) |
-20°C....+80°C |
Befestigungsart |
Wandmontage mit "Hosenträgerlöchern" M8 |
Schutzart |
IP 55 |
|
