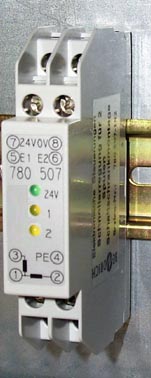

Schnellerregung für 2 Magnete
Best. Nr. 780 507
Die Merkmale Mikrokontrollergesteuerte Leistungselektronik für ein exakt reproduzierbares Schaltverhalten Kurze Erholzeit für den Schaltimpuls Benutzt den Schaltmagnet als Induktivität für die Ladungspumpe Wiederholfrequenz: 10Hz Für Magnete bis 2 * 36 W LED's im Kontrollfeld zur Statusanzeige Aufschnappbar auf Hutprofilschiene
|
Funktionsprinzip
Der Mikrokontroller steuert eine induktive Ladungspumpe. Als Induktivität wird dabei der zu schaltende Magnet benutzt (s. Techn. Info) Die Ladungspumpe lädt einen Kondensator auf ca. 100 V auf. Beim Zuschalten des Magnets gibt der Kondensator die gespeicherte Energie an die Magnetspule ab und beschleunigt damit den Feldaufbau. Kurze Zeit nach dem Einschalten wird der Kondensator wieder von der Spule getrennt und erneut durch die Ladungspumpe geladen. Beim Abschalten des Magnets wird das Magnetfeld beschleunigt gegen die Kondensatorspannung "entladen". Die Energie aus dem Magnetfeld fließt in den Kondensator zurück und steht zum erneuten Einschalten zur Verfügung.
Dieses Gerät hat sich bei Hydraulikventilen mit 24 W Spulenleistung (24VDC) bewährt. Neue Anwendungen sollten immer mit einem Mustergerät erprobt werden. Es ist ev. erforderlich, die Schaltzeiten im Programm des Mikrokontrollers an die Anwendung anzupassen.

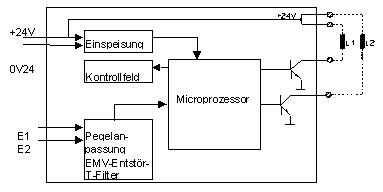

Blockschaltbild

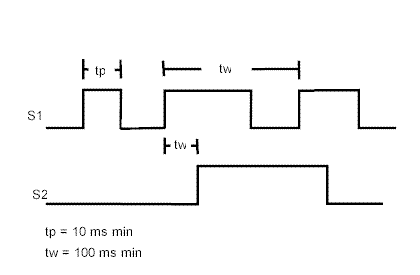

Impulsdiagramm
Technische Daten
Betriebsspannung | 24 VDC +/- 20% |
Ladestrom | 6 A (peak) |
Leistungsaufnahme | Aufnahme der geschalteten Magnete + Ladestrom |
Ausgangsstrom | 1,5 A / Ausgang |
Eingänge | 2 Eingänge 24 VDC, 10 mA |
Ausgänge | 2 Ausgänge für 36-W Magnete (24 VDC neg. schaltend) |
Impulsüberspannung | 100 VDC |
Umgebungstemperatur (Betrieb) | 0° C......50°C |
Umgebungstemperatur (Lagerung) | -20°C....+80°C |
Befestigungsart | Schaltschrankmontage, aufschnappbar auf Hutprofilschiene DIN EN 50022 |
Schutzart | IP 00 |

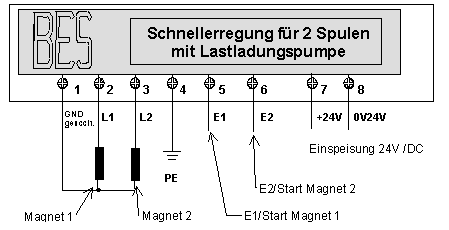

Anschlußplan
Maßzeichnung
|
