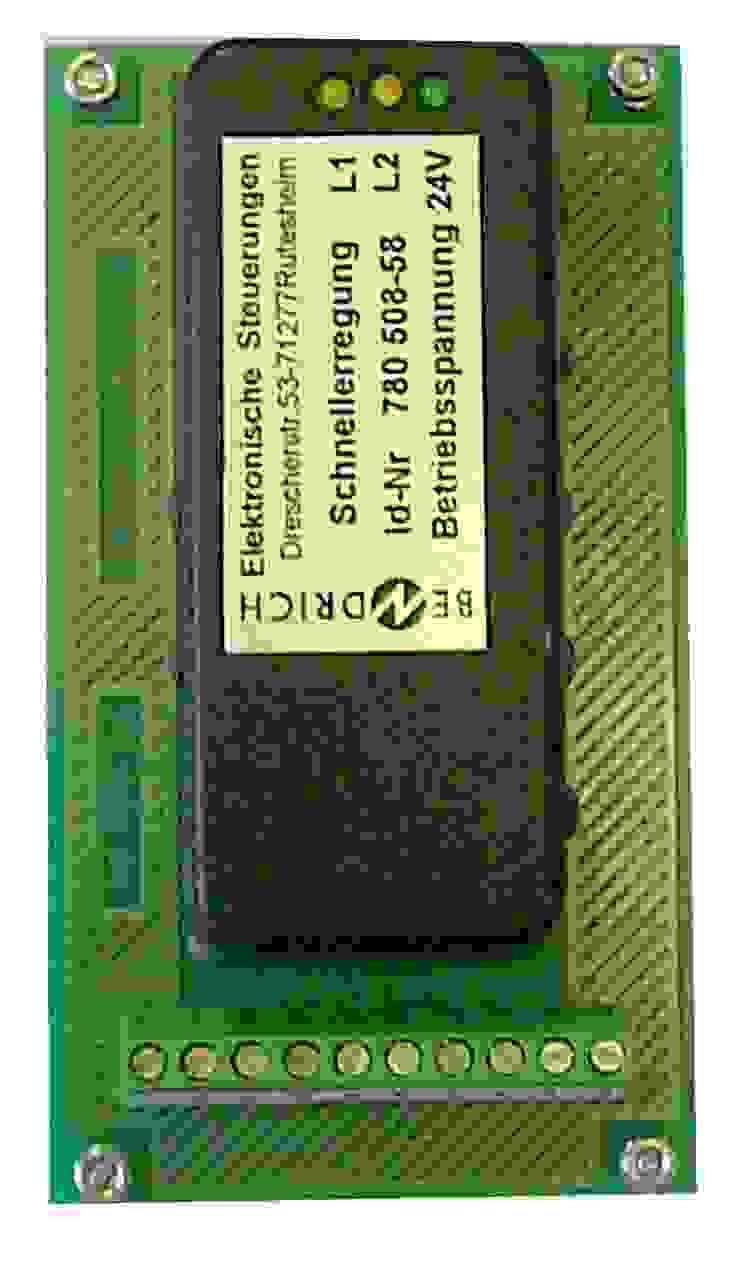

Schnellerregung für 2 Spulen
Best.-Nr. 780 508
|
Die Merkmale
|
Funktionsprinzip
Der Mikrokontroller steuert eine induktive Ladungspumpe mit interner Induktivität. Die Ladungspumpe lädt einen Kondensator auf ca. 100 V auf. Beim Zuschalten des Magnets gibt der Kondensator die gespeicherte Energie an die Magnetspule ab und beschleunigt damit den Feldaufbau. Kurze Zeit nach dem Einschalten wir der Kondensator wieder von der Spule getrennt und erneut durch die Ladungspumpe geladen. Beim Abschalten des Magnets wird das Magnetfeld beschleunigt gegen die Kondensatorspannung "entladen". Die Energie aus dem Magnetfeld fließt in den Kondensator zurück und steht zum erneuten Einschalten zur Verfügung.
Die tatsächlich erreichte Schaltzeitverkürzung hängt von den Daten des Magnets ab. Als Beispiel: eine Kupplung (24 V/ 1A) hat ohne Schnellerregung eine Anzugszeit von ca. 80 ms, mit Schnellerregung verkürzt sich diese Zeit auf 10 ms.

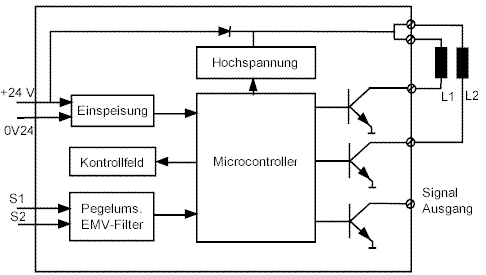

Blockschaltbild
|
Impulsdiagramm
|
Technische Daten
| Betriebsspannung | 24 VDC +/- 20% |
| Ladestrom | 6 A (peak) |
| Leistungsaufnahme | Aufnahme der geschalteten Magnete + Ladestrom |
| Ausgangsstrom | 2 A / Ausgang |
| Eingänge | 2 Eingänge 24 VDC, 10 mA |
| Ausgänge | 2 Ausgänge für 36-W Magnete (24 VDC neg. schaltend) |
| Impulsüberspannung | 100 VDC |
| Umgebungstemperatur (Betrieb) | 0° C......50°C |
| Umgebungstemperatur (Lagerung) | -20°C....+80°C |
| Befestigungsart | Schaltschrankmontage, aufschnappbar auf Hutprofilschiene DIN EN 50022 |
| Schutzart | IP 00 |

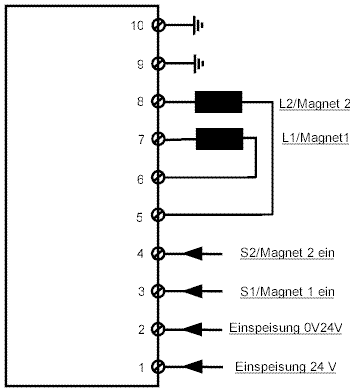

Anschlußplan
|

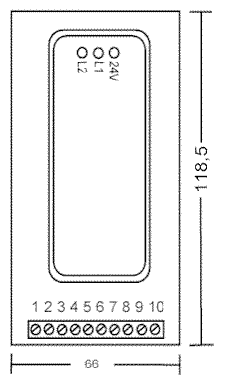

Maßzeichnung
Höhe 49 mm / längs oder quer aufschnappbar |
|
|
|
